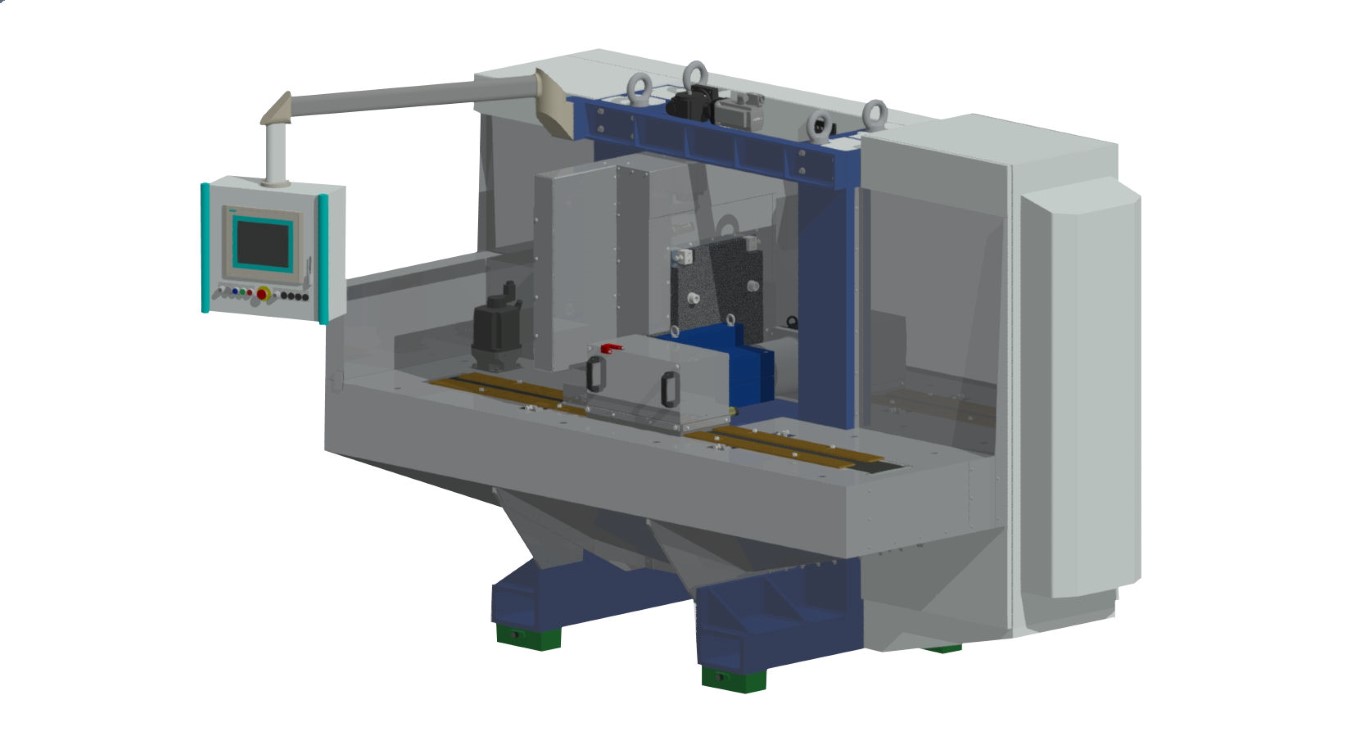

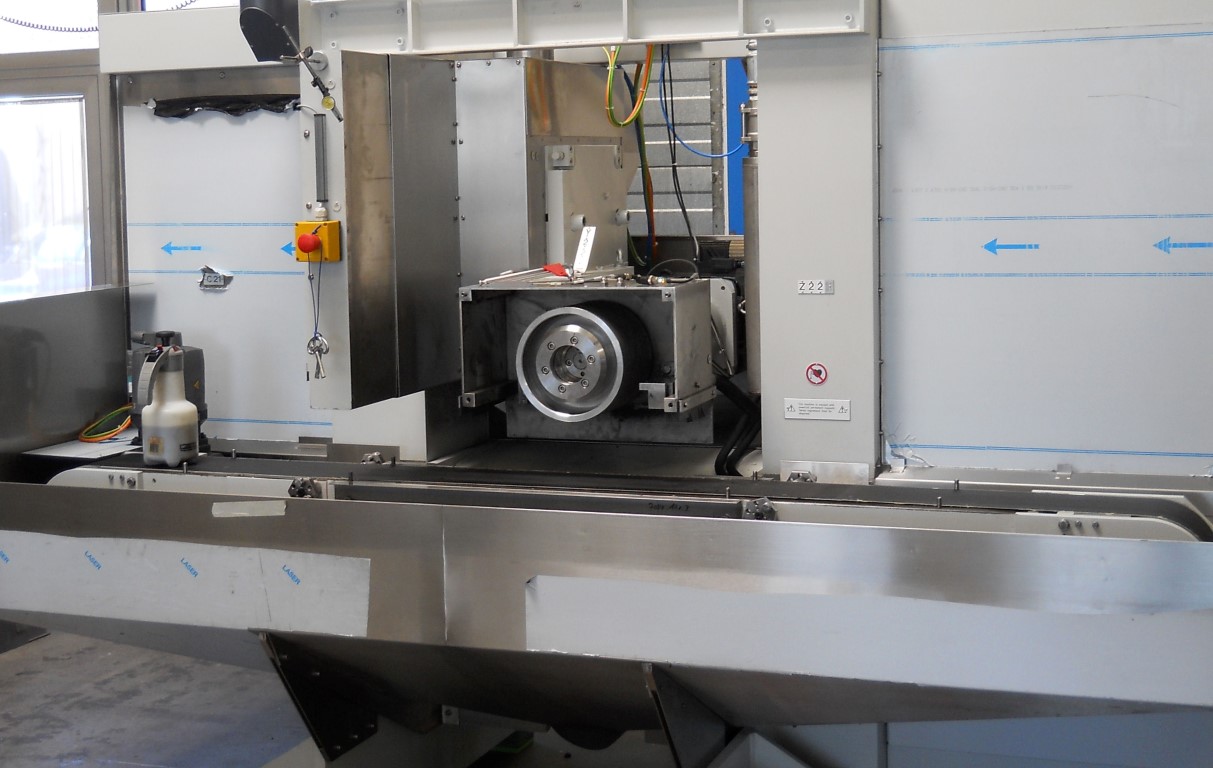

SIEGFRIED 180/500 TR


Tangential-Maschine zum kontinuierlichen Schleifen, ausgerüstet mit einer Horizontalspindel und Trennscheiben.



Leistungen

Auflösung 0,001 mm

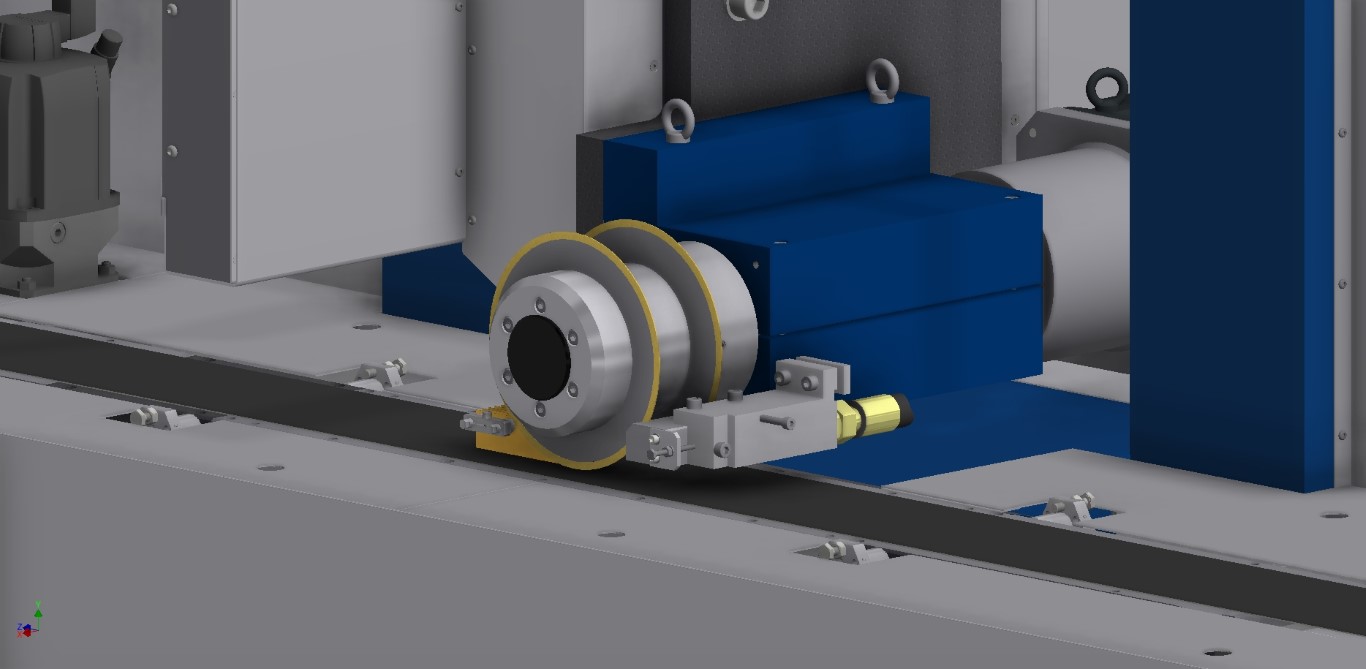

Hochleistungsspindeln mit Direktantrieb
Stabiler Maschinenständer aus Stahl kombiniert mit Spannbeton
Automatische, halbautomatische oder manuelle Beladung




Dokumente

Technische Daten


  • Anzahl Spindeln 1
  • Spindel ø140x450 mm
  • Z-Achse 120 mm
  • Rotationsgeschwindigkeit 0 - 4000 U/min
  • Leistung 11 kW
  • Breite Max. 170 mm
  • Höhe Max. 100 mm
  • Schleifwerkzeuge CBN / Diamant / Al2O3
  • Schleifscheibe ø250 mm
  • Vorschub 0 - 4000 mm/min
  • Steuerung Siemens S7/1500/TIA
  • Totalgewicht 3,5 t
  • Schleifzugabe Trennen mm
  • Auflösung 0,001 mm
