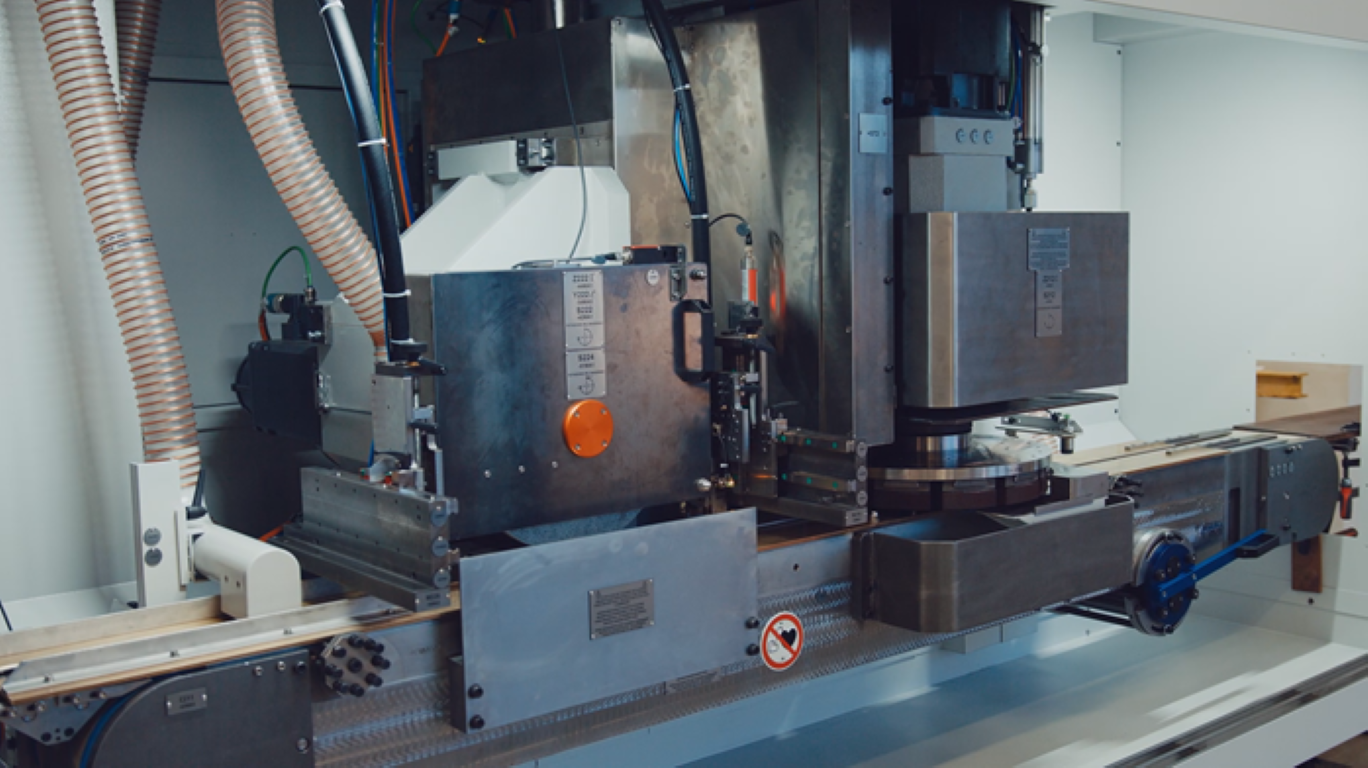

Flachschleifen Vertikal + Horizontalspindel + Bürsten ISOLDE 500/500+Br
Maschine zum kontinuierlichen Schleifen, ausgerüstet mit 1 Vertikal-, 1 Horizontalspindel und 1 Planetenbürststation
Leistungen
Auflösung 0,001 mm
Hochleistungsspindeln mit Direktantrieb
Stabiler Maschinenständer aus Grauguss kombiniert mit Spannbeton
Automatische Messung und Steuerung
Zusätzliches Bürstmodul
Automatische, halbautomatische oder manuelle Beladung
Dokumente
Technische Daten
- Anzahl Spindeln 3
- Spindel ø200x500 mm
- Z-Achse 120 mm
- Rotationsgeschwindigkeit 0 - 4500 U/min
- Leistung 28 / 11 / 15 kW
- Breite 150 mm
- Höhe 80 mm
- Schleifwerkzeuge CBN/Diamant/Al2O3
- Schleifscheibe ø500 / ø400 mm
- Vorschub 0 - 6000 mm/min
- Steuerung Siemens S7/1500/TIA
- Totalgewicht 8-10 t
- Schleifzugabe 0,01 - 0,15 mm
- Auflösung 0,001 mm
